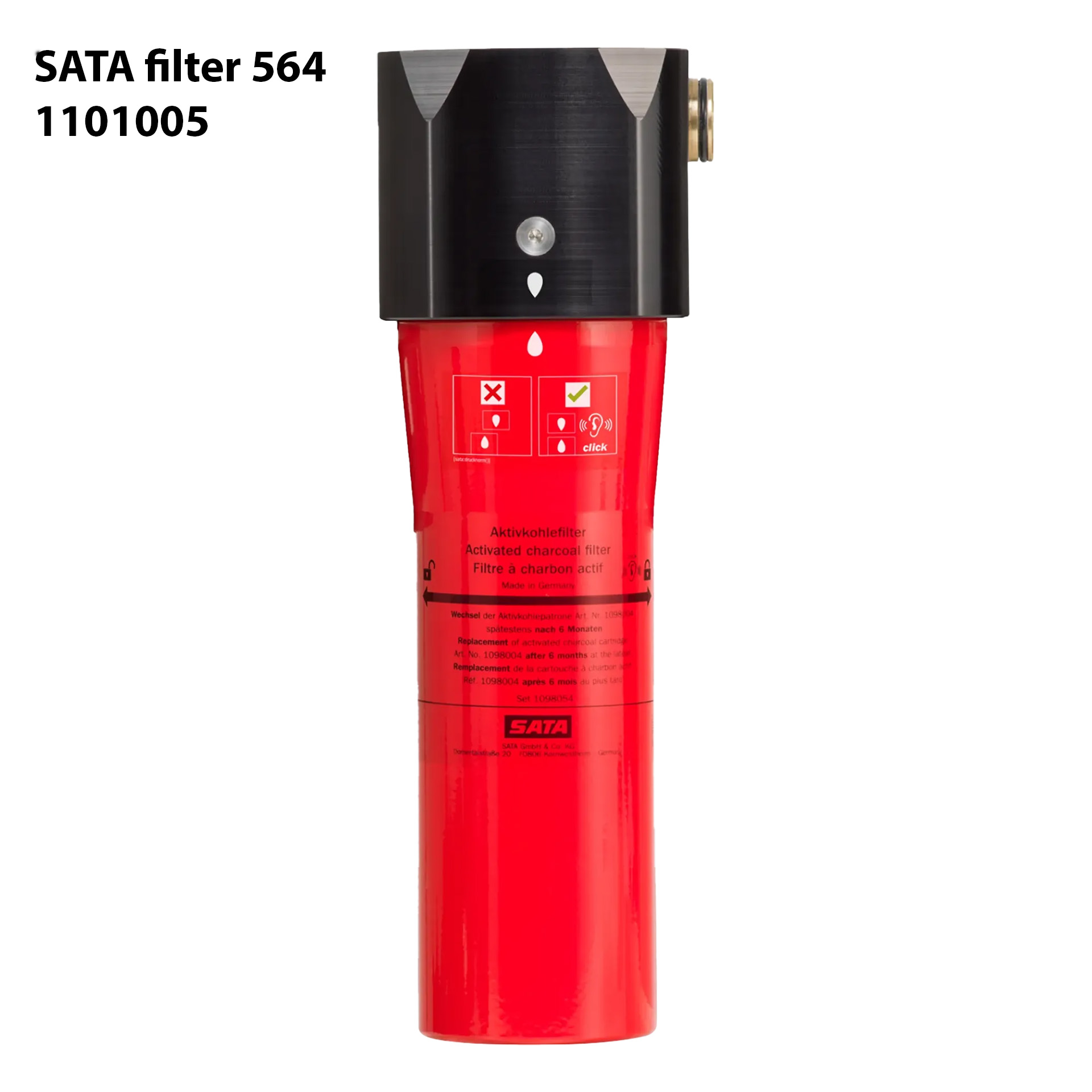

Der SATA filter 564 ist ein 1-stufiger Aktivkohlefilter zur Nachrüstung der zweistufigen SATA filter 544 auf die dreistufigen SATA filter 584.
Für die Nachrüstung mit einem Aktivkohlefilter wird ein SATA filter 564 (Art. Nr. 1101005) benötigt.
- Zur Nachrüstung der zweistufigen SATA filter 544 auf die dreistufigen SATA filter 584.
- Mit SATA filter timer zur Erinnerung der Wartungsintervalle aller Filterstufen.
- Aktivkohlefilter absorbiert Öldämpfe aus der Druckluft.
- für die Wandmontage.
- Geeignet für wasserbasierte Systeme
- Robustes Metallgehäuse, problemlos für Temperaturen von bis zu 60°C geeignet.
- Sehr hoher Luftdurchsatz: 3.800 Nl/min bei 6 bar Eingangsfließdruck.
Geeignete Anwendungsbereiche:
Fahrzeuglackierung, Industrieapplikationen, Schreinerhandwerk, Malerhandwerk, Yacht- und Bootsbau
Lieferumfang SATA filter 564:

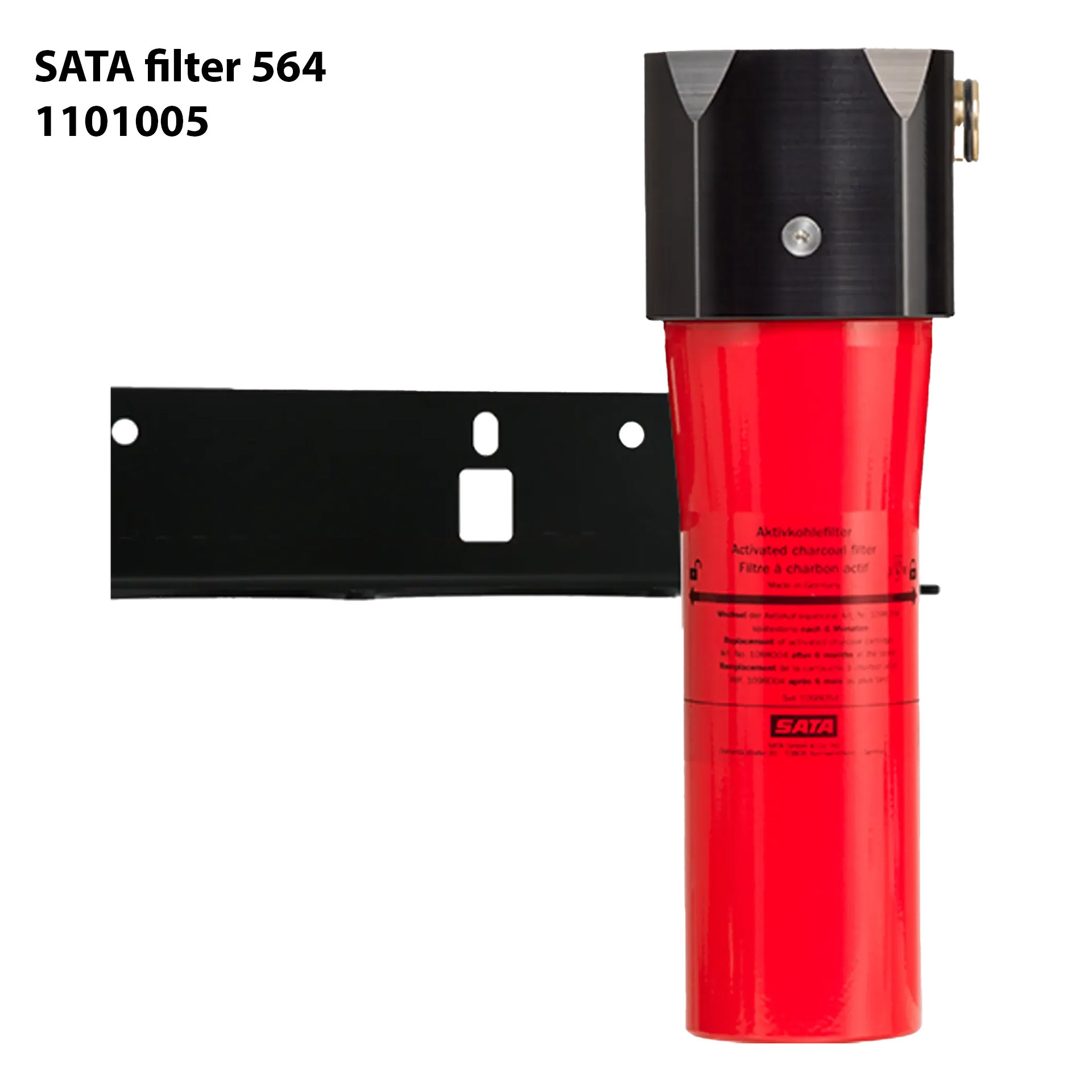

Aktivkohlefilter zur Nachrüstung eines SATA filter 544, Wandhalterung 4-stufig, Verbindungshülse, 2 Schrauben , SATA filter timer und Betriebsanleitung
Hinweis!
Vor dem Filter einen Abstellhahn montieren, z. B. Art. Nr. 10934 (nicht im Lieferumfang enthalten); dies ermöglicht eine einfachere Wartung des Filters.
Technische Informationen:
Max. Lufteingangsdruck: 15,0 bar
Max. Luft - Ausgangsdruck: 15,0 bar
Durchströmungsrichtung: links + rechts
Anzahl Filterstufen: 3 *
Wartungsintervall Aktivkohlefilter: 6 Monate
Max. Luftdurchsatz: 3800 Nl/min
Max. zulässige Umgebungstemperatur: +60 °C
Einbauvariante: Standard Wandmontage
Anschluss Gewinde Eingangsseite: G 1/2" (Innengewinde)
Anschluss Gewinde Ausgangsseite: G 1/4" (Aussengewinde)
Gewicht netto: 1,246 kg
* In dem Filter ist die Aktivkohlepatrone (Art. Nr. 1098004) eingebaut. Einem Aktivkohlefilter müssen immer die Filterstufen [A] und [B] vorgeschaltet werden.

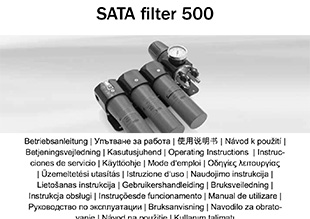

Die Betriebsanleitung für die SATA 500er filter Serie als PDF-Datei zum herunterladen und ausdrucken.
Der Filter ist zum Einsatz in explosionsgefährdeten Bereichen der ExZone 1 und 2 zugelassen. Die Produktkennzeichnung ist zu beachten.
Weitere Downloads:
DE - EG Konformitätserklärung - SATA filter 500 als PDF-Datei zum herunterladen und ausdrucken
